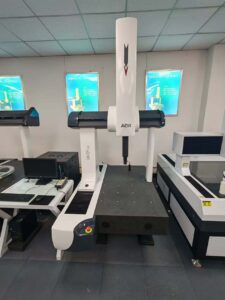

Máy đo tọa độ CMM (Coordinate Measuring Machine) là thiết bị đo lường 3D chính xác cao, chuyên dùng để xác định tọa độ các điểm trên bề mặt vật thể, từ đó kiểm tra kích thước, hình dáng và vị trí hình học (GD&T). CMM giúp kiểm soát chất lượng (QC/QA), đảo ngược thiết kế (Reverse Engineering) và tối ưu quy trình sản xuất trong các ngành ô tô, hàng không, khuôn mẫu và cơ khí chính xác.
Các công dụng chính của máy đo CMM:
-
- Kiểm tra kích thước và hình dáng: Đo chính xác kích thước 3D (dài, rộng, cao, đường kính) và dung sai hình học (độ phẳng, độ trụ, độ thẳng, độ tròn) của các chi tiết phức tạp, đảm bảo tuân thủ thiết kế.
- Kiểm tra vị trí và định vị: Xác định vị trí chính xác của các điểm, lỗ, rãnh so với gốc tọa độ, bao gồm độ đồng tâm, độ vuông góc, độ đối xứng.
- Đảo ngược thiết kế (Reverse Engineering): Quét và đo chi tiết mẫu không có bản vẽ để tái tạo dữ liệu 3D, hỗ trợ sản xuất lại các chi tiết cũ hoặc hư hỏng.
- Kiểm tra khuôn mẫu và sản phẩm đúc: Đo kiểm các bề mặt cong, phức tạp của khuôn ép nhựa, khuôn dập, khuôn đúc kim loại.
- Kiểm soát chất lượng tự động: Nhờ khả năng lập trình CNC, CMM đo hàng loạt các chi tiết giống nhau một cách nhanh chóng, chính xác và giảm thiểu sai số con người.
- Đo kiểm trong nhiều lĩnh vực: Đặc biệt quan trọng trong ngành hàng không vũ trụ (đo các thành phần cấu trúc) và ô tô (kiểm tra thân vỏ, động cơ).
Ưu điểm vượt trội:
- Độ chính xác cao: Thường ở mức micromet
- Tính linh hoạt: Sử dụng các loại đầu dò khác nhau (tiếp xúc, laser, quang học) để đo nhiều loại vật liệu và hình dáng.
- Báo cáo chi tiết: Phần mềm tự động tạo báo cáo kiểm tra chi tiết.
Thông số kỹ thuật :
- Độ phân giải: 0,1µm
- Sai số hiển thị: MPEE≤2,3＋L/300m
- Sai số phát hiện: MPEE≤2,3m
- Vận tốc không gian: 519mm/s
- Gia tốc không gian: 1732mm/s²
- Bàn làm việc: Dài 1480mm x Rộng 670mm x Sâu 235mm
- Phạm vi đo: X600mm x Y800mm x Z600mm
- Kích thước ngoài: Dài 1356mm x Rộng 1940mm x Cao 2710mm
- Tải trọng tối đa: 800kg
- Trọng lượng tịnh: 1200kg
- Kèm bộ PC máy tính + phần mềm đo
